Средства редактирования узлов ч.1

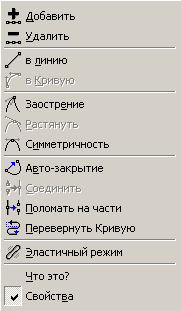

Закрепим теоретические сведения об узлах на практике. Все средства правки узлов находятся в двух местах: в контекстном меню и на панели атрибутов. Щелчок правой кнопкой мыши на любом узле при активном инструменте "Форма" вызывает появление контекстного меню.
![](img2/lsn018_1.gif)
При выбранном инструменте "Форма" все команды контекстного меню отображаются на панели атрибутов.
![](img2/lsn018_2.gif)
Команды правки узлов слева-направо и сверху-вниз:
- Добавить узлы;
- Удалить узлы;
- Объединить два узла;
- Разъединить кривую;
- Преобразовать кривую в линию;
- Преобразовать линию в кривую;
- Точка перегиба;
- Сглаженный узел;
- Симметричный узел;
- Изменить направление кривой;
- Замкнуть кривую;
- Извлечь фрагмент;
- Автозамыкание кривой;
- Масштаб и растяжение узлов;
- Поворот и перекос узлов;
- Выровнять узлы;
- Режим гибкого сдвига;
- Выделить все узлы;
- Сглаженность кривой.
В процессе редактирования кривых часто выясняется, что для придания кривой требуемой формы необходимы дополнительные узлы. Чтобы точно разместить новый узел, щелкните кнопкой мыши в том месте кривой, где этот узел должен появиться. В точке щелчка появится черный кружок. Теперь щелкните на кнопке панели атрибутов "Добавить узлы" со значком "+" или нажмите клавишу "+" на цифровой части клавиатуры, и в том месте, где находился кружок, появится новый узел кривой. Можно выбрать инструмент "Форма" и дважды щелкнуть в той точке кривой, где вы хотели бы поместить новый узел.
Можно также выделить один из существующих узлов, а затем щелкнуть на кнопке со значком "+". В результате новый узел будет создан точно в середине сегмента кривой, предшествующего выделенному узлу. Заметьте, что после появления нового узла оказываются выделенными оба - и новый, и старый.
Следовательно, при повторном щелчке на кнопке "+" на кривой появятся два новых узла в серединах сегментов, предшествующих выделенным узлам, и теперь уже выделенными окажутся четыре узла. Таким образом, последовательно щелкая на кнопке со значком "+", можно добавить к кривой множество новых узлов.
Аналогичным образом производится и удаление узлов. Выделите узел или узлы, которые требуется удалить, и щелкните на кнопке со значком - или просто нажмите клавишу DEL. Можно дважды щелкните на любом уз узлов, установив на нем курсор инструмента "Форма", и узел будет удален.
Разъединение кривой и объединение узлов
Выделите любой узел и щелкните на кнопке "Разъединить кривую" панели атрибутов. При этом вместо одного будут созданы два узла, один поверх другого, а кривая будет разбита на две ветви. Переместите любой из этих узлов в сторону, и вы увидите, что они более не соединены между собой. Если кривая до этой операции была замкнута и имела цветовую заливку, то теперь она становится разомкнутой, и цветовая заливка удаляется. Тем не менее, после разъединения кривая не перестанет быть единой.

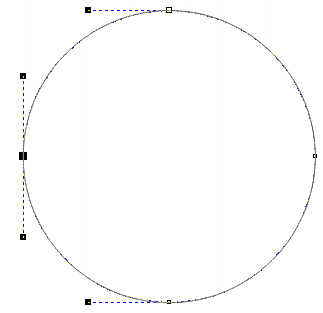

Давайте вместе проделаем небольшой пример. Нарисуйте окружность. Выберите команду "Компоновать"-"Преобразовать в кривую".
![](img2/lsn018_3.gif)

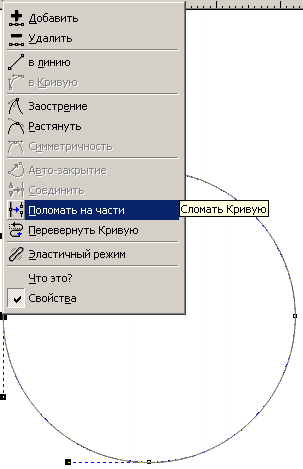

Возьмите инструмент "Форма" и щелкните правой кнопкой мыши на левом узле окружности. В контекстном меню выберите команду "Поломать на части".
![](img2/lsn018_4.gif)

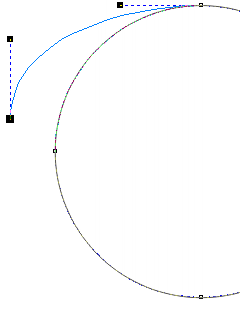

Установите курсор на левом узле и, нажав левую кнопку мыши, сдвиньте узел в сторону.
![](img2/lsn018_5.gif)

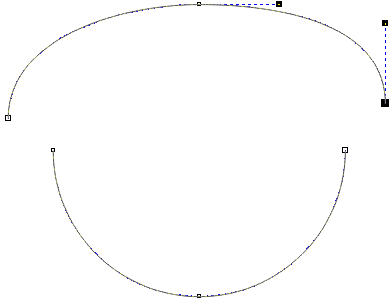

Проделайте аналогичные действия с правым узлом.
![](img2/lsn018_6.gif)
Несмотря на то, что у нас получилось две кривые, тем не менее это один объект, о чем свидетельствуют маркеры, окружающие его.
![](img2/lsn018_7.gif)

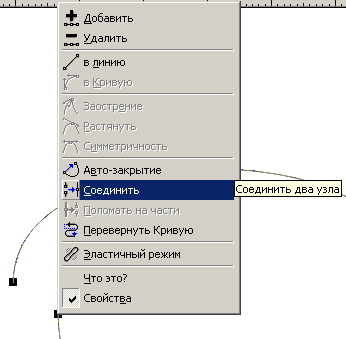

Теперь проделаем обратную операцию. Используя клавишу SHIFT, выделите левые узлы на верхней и нижней кривой и из контекстного меню выберите команду "Соединить два узла".
![](img2/lsn018_8.gif)

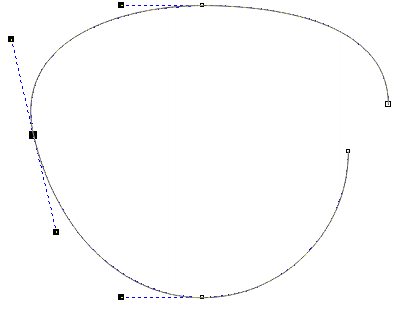

Результат операции показан на рисунке ниже. Новый узел, объединяющий две ветви кривой, появляется точно посередине между теми точками, где располагались объединяемые узлы. Поэтому имеет смысл предварительно перемещать оба объединяемых узла в ту часть рисунка, где должен появиться новый узел.
![](img2/lsn018_9.gif)
